Citrix App Layering 4.14 - Initiale Installation und Konfiguration

Das Citrix App Layering gewinnt mehr und mehr an Beliebtheit und wird immer öfter in den Citrix-Projekten eingesetzt. Hier sind einige Argumente, die fürAppLayering den Einsatz des App Layering sprechen:

Die Zeitersparnis und die Flexibilität sind der Hauptvorteil bei dem Einsatz des App Layerings. Viele Aufgaben, besonders wiederkehrende Aufgaben, die ohne App Layering mehrere Tage in Anspruch nehmen können, werden innerhalb von wenigen Stunden erledigt. Nehmen wir als Beispiel die Windows-Updates: App Layering ermöglicht nur den einzigen OS-Layer upzudaten, anstatt mehrere Golden-Images für unterschiedlichen Maschinenkatalogen einzeln zu aktualisieren.

Quelle: Citrix

Die gleiche Situation betrifft auch die Pflege der Fachanwendungen. Für die unterschiedlichen Fachabteilungen werden immer noch die unterschiedlichen Anwendungskataloge benötigt, aber anstatt mehrere Golden-Images einzeln zu aktualisieren, werden nur mehrere Applikation-Layer gepflegt. Der gesamte Produkt-Lifecycle wird in allen Phasen durch die Verwendung von App-Layering massiv beschleunigt.


Einleitung

Die folgende Anleitung beschreibt die initiale Installation und Konfiguration der Kernkomponenten der App Layering Infrastruktur - Enterprise Layer Manager.  Ich versuche die Installation in meiner Test-Umgebung möglichst parallel auf zwei unterschiedlichen Hypervisor (Hyper-V 2016 Server und Xenserver 7.6) durchzuführen. Die beschriebene Konfiguration hat keinen Anspruch auf die Vollständigkeit.





Der Installation-, Konfiguration-Prozess lässt sich in folgende Schritte unterteilen:

  1. Die Source-Dateien werden heruntergeladen
  2. Eine ELM-VM wird erstellt
  3. Die Netzwerk-Einstellungen der ELM-VM werden angepasst.
  4. Nach dem ersten Start können die Default-Passwörter geändert werden
  5. Der ELM wird an die Domäne angebunden und einem AD-Benutzer kann eine administrative Berechtigung erteilt werden.
  6. In einer produktiven Umgebung wäre es zu empfehlen, die Kommunikation mit der App Layering Management Konsole von HTTP auf HTTPS umzustellen. Dafür wird ein entsprechendes Zertifikat benötigt.
  7. Eine Netzwerkfreigabe zur Speicherung der Elastic Layers wird erstellt.
  8. Eine weitere Netzwerkfreigabe wird zur Speicherung den User Layer benötigt.
  9. Auf dem Hyper-V Host wird der App-Layering Agent installiert.
  10. Hyper-V Connector wird erstellt und konfiguriert.



Best Practice

  • Die Hochverfügbarkeit für den ELM ist nicht notwendig, da die VDI-Infrastruktur im Fall eines Ausfalls des ELMs nicht beeinflusst wird.
  • Sichern Sie die ELM-VM mit der Backup-Software des Hypervisors. Sichern Sie auch die Elastik-Layer Freigabe.
  • Es ist nicht notwendig die Standard Konfigurationswerte wie RAM, CPUs zu ändern, dadurch wird das System nicht performanter.

Citrix White Paper | A Technical Overview of Citrix Application Layering



Initiale Installation (Import) und Konfiguration des Enterprise Layer Managers (ELM)

1.1 Als Erstes laden Sie das Installationsprogramm herunter. Es handelt sich in diesem Fall "um eine Archivdatei.

001 App Layering Install

1.2 Entpacken Sie die geladene Datei. In dem Ordner befinden sich die drei folgenden Dateien:

002 App Layering Install

citrix_app_layering_agent_installer.exe - bei dieser EXE-Datei handelt es sich um einen App Layering Agenten, der sowohl auf den PVS-Servern als auch auf den Hyper-V Hosts installiert werden muss. Der App Layering Agent steuert die Kommunikation zwischen den EML und den genannten Backend-Systemen.

Dieser Agent muss auch auf Hyper-V-Servern installiert werden, um den Hyper-V-Connector konfigurieren und verwenden zu können.

citrix_app_layering_os_machine_tools_4.14.0 – bei dem File handelt es sich um einem App Layering Agent, der für die Vorbereitung des Betriebssystems verwendet wird.

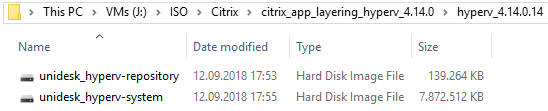

hyperv_4.14.0.14 - In diesem Archiv befindet sich die beiden VHD-Dateien, die für die Erstellung der EML-VM vorgesehen sind:

003 App Layering Install



EML VM erstellen

2. Im Gegensatz zu XenServer und vSphere liefert Citrix keine fertige virtuelle Maschine, sondern nur zwei virtuelle Platten, die die Basis einer VM bilden.

2.1 Neu Virtuelle Maschine erstellen

004 App Layering Install

 2.2 Der Name der VM eingeben und den Speicher-Ort festlegen.

005 App Layering Install

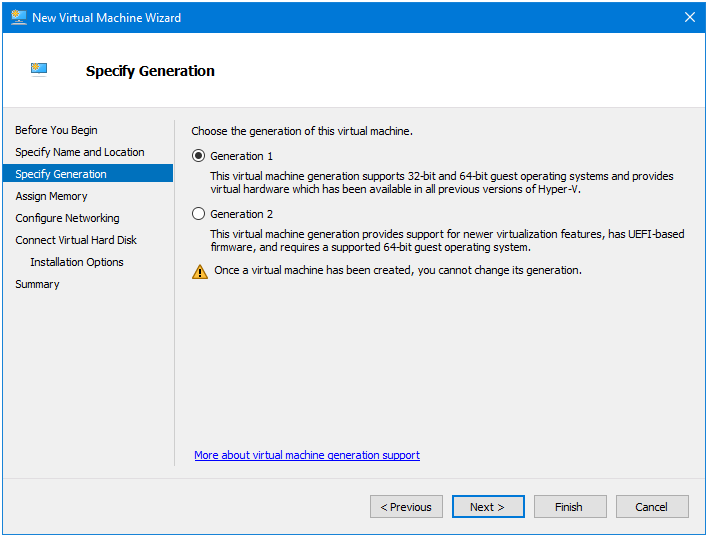

2.3 Wählen Sie die Generation 1 VM

006 App Layering Install

2.4 Es werden 8 GB (8192 MB) benötigt.

007 App Layering Install

2.5 Passendes Netz auswählen und weiter.

008 App Layering Install

2.6 Schließen Sie zuerst die System-Disk (unidesk_hyperv-system.vhdx) an.

009 App Layering Install

2.7 Finisch

010 App Layering Install

2.8 Nachdem die VM erstellt wurde, werden die Einstellungen angepasst.

011 App Layering Install

2.9 Geben Sie die von Citrix empfohlen 8 GB RAM an.  Der Dynamische Speicher (Dynamic Memory) soll deaktiviert bleiben.

012 App Layering Install

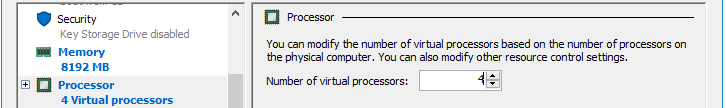

2.10 Ändern Sie die Anzahl der virtuellen Prozessoren in 4.

013 App Layering Install

2.11 Fügen Sie einen weiteren IDE Controller an

014 App Layering Install

2.12 Wählen Sie die zwei vorhandene virtuelle Platte unidesk_hyperv-repository.vhdx

015 App Layering Install



3.1 Starten die ELM-VM

Benutzer: administrator
Password: Unidesk1

101 App Layering Install

3.2 Geben Sie C ein und drücken Sie die Enter-Taste, um die Netzwerk-Konfiguration vorzunehmen.

102 App Layering Install

3.3. Folgen Sie den Anweisungen, konfigurieren Sie die statische IP-Adresse.

103 App Layering Install

3.4 Um die Zeitzone zu ändern, geben Sie T ein und drücken Sie die Enter-Taste.

01 Time AppLayering Config

3.5 Suchen Sie nach der passenden Zeitzone.

02 Time AppLayering Config

3.6 Geben die zugehörige Nummer ein und drücken Sie die Enter-Taste. (z.B. 321 für Berlin)

03 Time AppLayering Config

3.7 Nach Bedarf können Sie auch die Adresse der Time-Server, sowie das Password des Administrators ändern.

3.8 Geben Sie S ein und drücken Sie die Enter-Taste, um die Einstellungen zu überprüfen.

04 Time AppLayering Config



4.1. Starten Sie den Internet Explorer und geben die IP-Adresse des ELMs ein. Die installierte Silverlight-Komponente wird vorausgesetzt. Falls Ihr System nicht über das Silverlight-Plugin verfügt, wird dieses zum Download angeboten.

Silverlight Meldung



Der ELM lässt sich nur mit dem Internet-Explorer oder Firefox ab Version 52 verwalten.

Benutzer: administrator
Password: Unidesk1

400 App Layering Hyper V

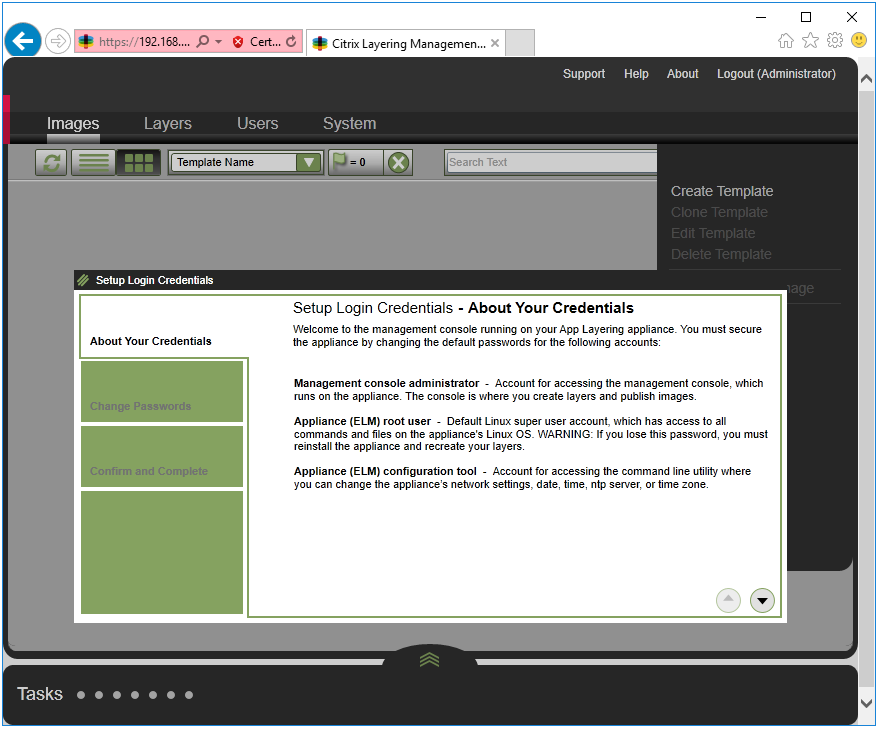

4.2 Zu allererst werden Sie aufgefordert, dem Lizenzvertrag zu  akzeptieren und die Passwörter zu ändern.

Klicken Sie auf den Pfeil nach unten, um fortzufahren.

401 App Layering Hyper V

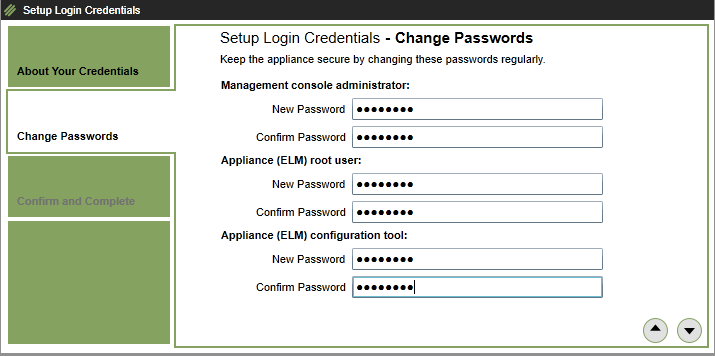

4.3 Geben Sie die neuen Passwörter ein.

402 App Layering Hyper V

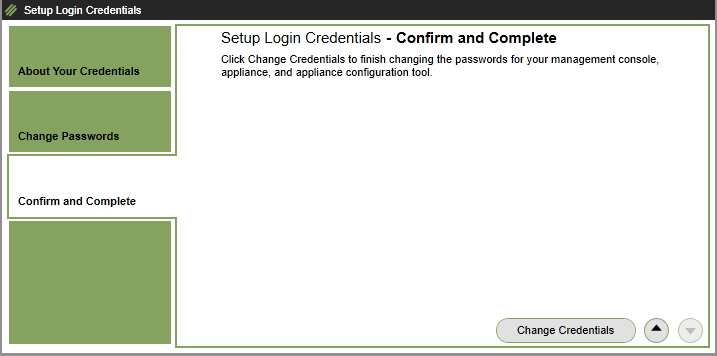

4.4 Klicken Sie auf Change Credentials um die Änderungen durchzuführen.

403 App Layering Hyper V

4.5 Der Task ist erfolgreich abgeschlossen

404 App Layering Hyper V

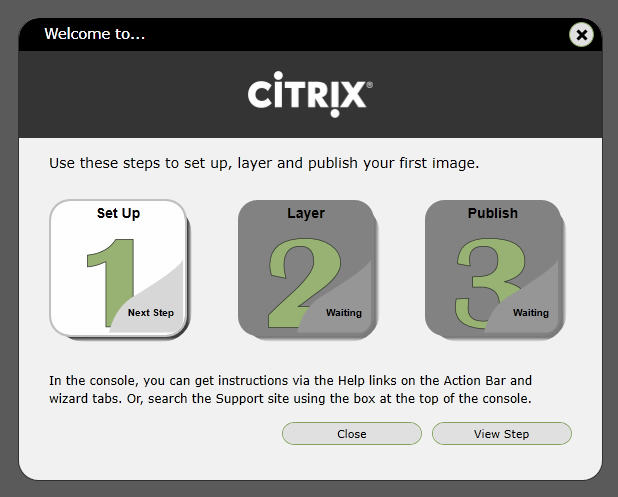

4.6 Schließen Sie das Welcome-Fenster

405 App Layering Hyper V



Konsole- Session Timeout

Die ELM-Konsole ist so konfiguriert, dass der Benutzer nach 15 Minuten Inaktivität automatisch abmeldet wird. Der Standardwert für die automatische Abmeldung lässt sich hier anpassen:

System > Settings and Configuration > Security Settings

Console Timeout



Active Directory Integration

5.1 Die Anbindung des EML an die Domäne ist notwendig, um die Benutzern Rollen und die Elastic Layers zuweisen zu können.
User > Directory Services > Create Directory Junction

501 App Layering Config

5.2 Fühlen Sie die unteren Felder aus:

  • Directory Junction Name: Anzeigename für Ihre Konfiguration
  • Server Adresse: Domain Name
  • Port: Kommunikationsport mit dem LDAP/LDAPS-Dienst.

Port: Kommunikationsport mit dem LDAP-Dienst. Ja nach Bedarf können Sie sowohl den Port 389, als auch den Port 636 für das LDAPS verwenden. Aktivieren Sie die Option Ignore Certificate Errors

Die Meldung Certificate Errors kann ignoriert werden.

certificate error
Klicken Sie auf Test Connection um die Verbindung zu testen.

502 App Layering Config

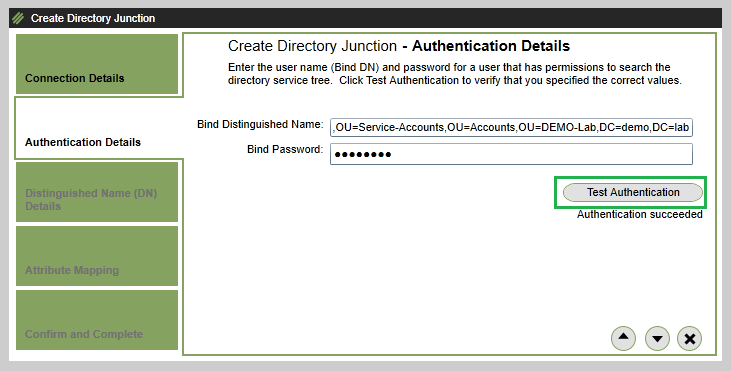

5.3 Geben Sie hier ein Name des Dienstkontos ein, das für die AD-Abfragen verwendet wird.  Klicken Sie auf Test Authentication.

  • Bind Distinguished Name: Sie können hier auch ein Username in der Form: username\domain eingeben.

503 App Layering Config

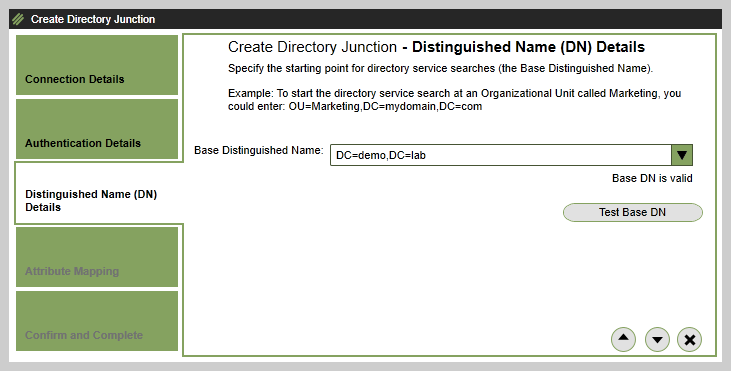

5.4 An dieser Stelle wird eine OU festgelegt, die den Benutzer / Gruppen oder Computer beinhalten, die Elastic Layers angebunden bekommen. In meinem Beispiel verwende ich die Root-Domäne, in einer produktiven Umgebung würde ich den Suchpunkt präziser setzen.

Klicken Sie auf Test Base DN

504 App Layering Config

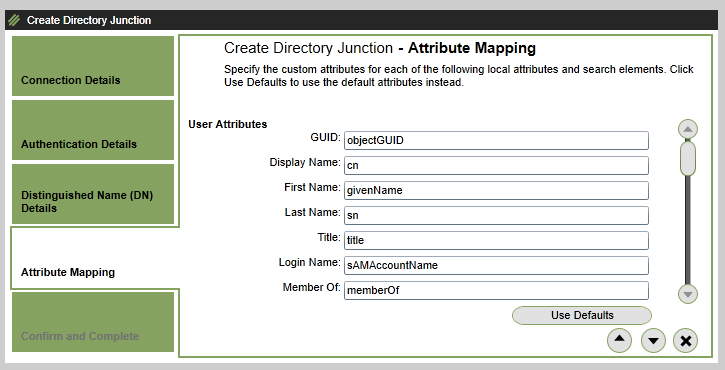

5.5 Wenn kein Bedarf besteht von den Default-Werten abzuweichen, setzen Sie die Konfiguration fort.

505 App Layering Config

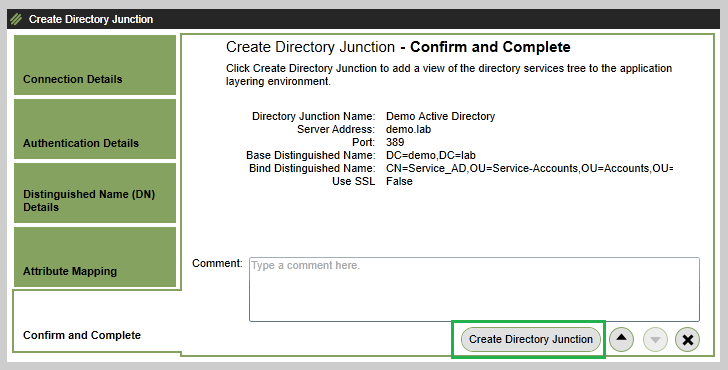

5.6 Im letzten Schritt schließen Sie den Wizard ab, klicken Sie auf Create Directory Junction

506 App Layering Config

5.7 Die AD-Anbindung wurde erfolgreich konfiguriert.

507 App Layering Config

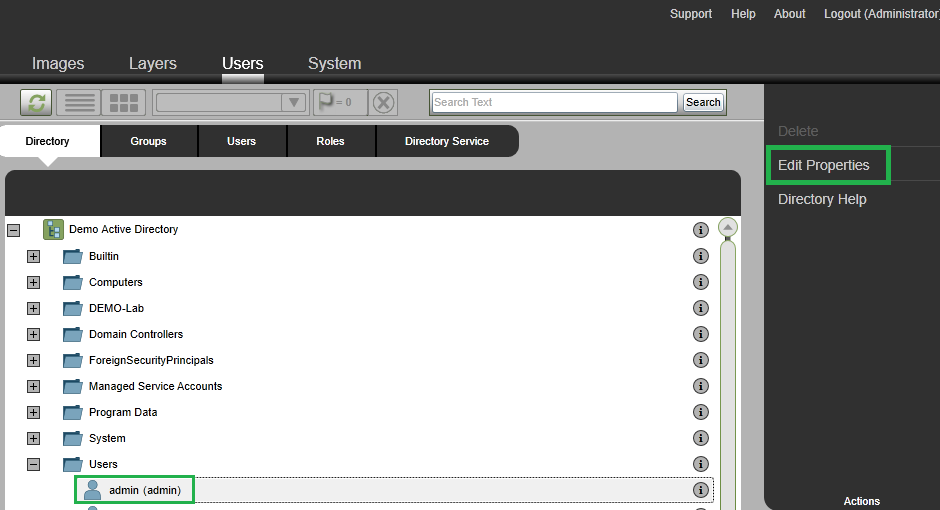

5.8 In den weiteren Schritten weisen wir unserem AD-Admin die Rolle des ELM-Administrator zu.

Wählen Sie einen entsprechenden Benutzer aus und klicken Sie auf die Schaltfläche Edit Properties

508 App Layering Config

5.9 Klicken Sie auf den Pfeil nach unten, um fortzufahren.

509 App Layering Config

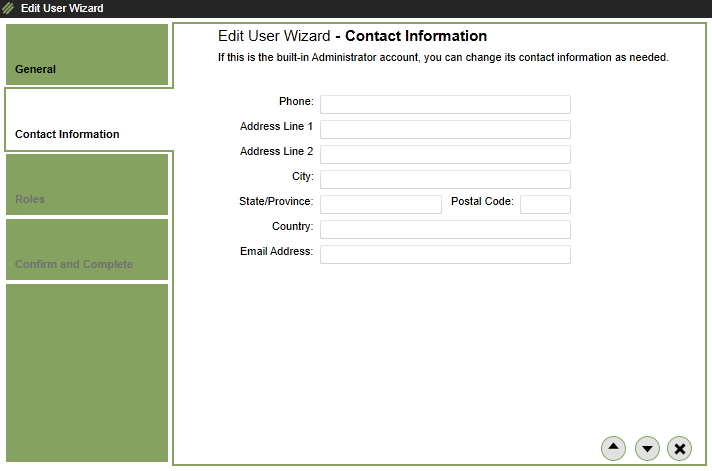

5.10 Auch hier können Sie keine Änderungen vornehmen.

510 App Layering Config

5.11 Wählen Sie die gewünschte Rolle aus.

511 App Layering Config

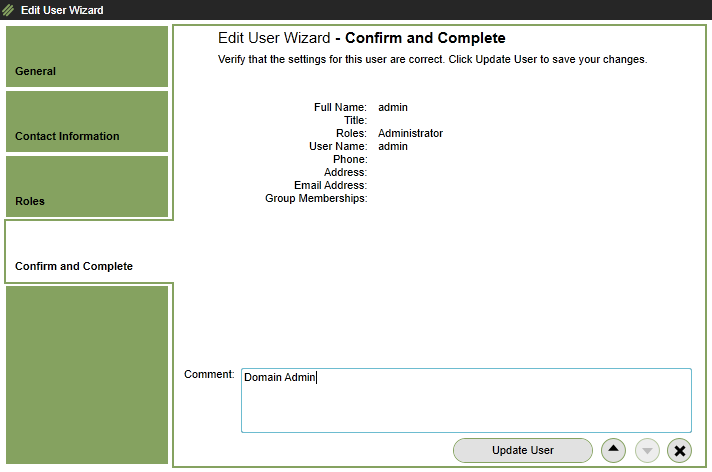

5.11 Die Rollenzuweisung wurde erfolgreich abgeschlossen

512 App Layering Config

5.12 Der erstellte Benutzer wird auch auf der Registerkarte Users angezeigt.

513 App Layering Config

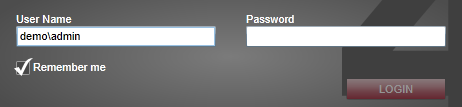

5.13  Ab sofort können Sie sich mit Ihrem Domänenaccount anmelden.

AD UserName





FileShare für Elastic Layers (Elastic Layer Repository)

6.1 Zur Speicherung der Elastic Layers wird eine Netzwerkfreigabe auf einem Fileserver benötigt. Zwecks Hochverfügbarkeit kann DFS (Distributed File System) eingesetzt werden.

Berechtigung Freigabe:

Ordner erstellen > Eigenschaften > Erweiterte Freigabe > Berechtigung > Freigabeberechtigung > Jeder – Vollzugriff (Advanced Sharing > Permissions > Share Permissins > Everyone – Full Control)

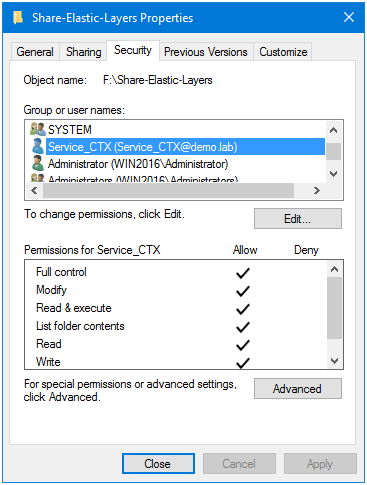

Berechtigung NTFS:

Eigenschaften > Sicherheit > Gruppen- oder Benutzernamen > Domain User (in meinem Fall, Sie können auch eine bestimmte Gruppe verwenden)

  • Lesen, Ausführen (Read & Execute)
  • Ordnerinhalt anzeigen (List folder contents)
  • Lesen (Read)

Eigenschaften > Sicherheit > Gruppen- oder Benutzernamen > Service_CTX (ein Service User)

  • Ändern (Modify)

Mit diesem Dienstkonto greift der ELM auf die Freigabe zu, um die elastischen Layers hochzuladen.

009 File Share

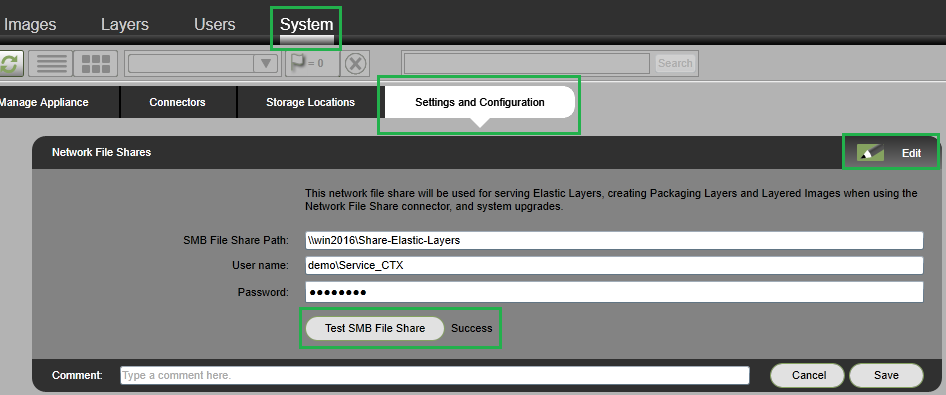

6.2 Setzen Sie die Konfiguration auf dem ELM fort: System > Settings and Configuration > Network File Shares > Edit

Sie können nur eine Windows-Freigabe verwenden, die NFS-Freigaben werden nicht unterstützt.

Klicken Sie auf Test SMS File Share, und danach auf Save

010 File Share

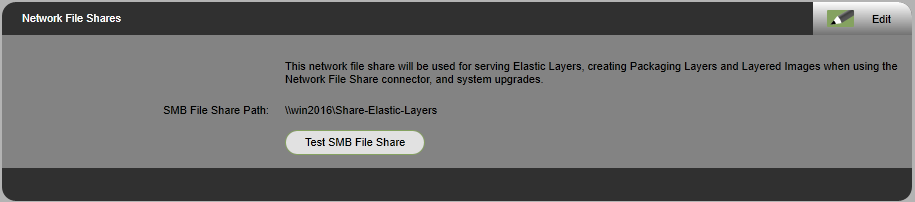

6.3 Die Konfiguration ist abgeschlossen, kann aber jederzeit geändert werden (Edit-Button)

011 File Share

6.4 Folgende Dateien werden während der Konfiguration erstellt

011 2 File Share





FileShare für User Layers

In der Version 4.14 können Sie auch die User Layers verwenden, die längere Zeit nur als Lab-Funktion verfügbar waren.  Die Freigabe für die Elastic Layers werden analog zu den anderen Freigaben erstellt.





App-Layering Agent installieren

Ein App-Layering Agent dient zur Steuerung des Hypervisors durch den ELM.

7.1 Starten Sie den Installer auf Ihrem Hyper-V Server.

001 Install AppLayering Agent

7.2 Weiter...

002 Install AppLayering Agent

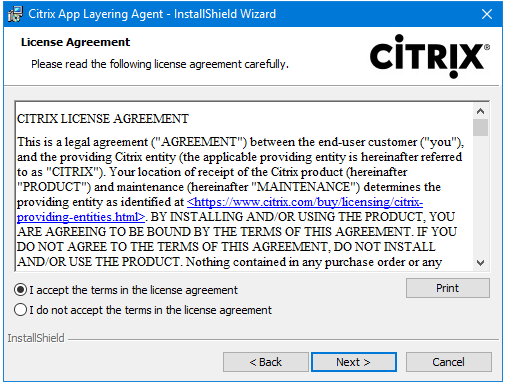

7.3 Dem Lizenzvertrag zustimmen und weiter…

003 Install AppLayering Agent

7.4 Überprüfen Sie ob die Kommunikation nicht durch die Firewall geblockt wird.

004 Install AppLayering Agent

7.5 Installation starten

005 Install AppLayering Agent

7.6 Nach der Installation werden Sie aufgefordert, für die Kommunikation notwendige Information einzugeben:

  • Adresse: IP-Adresse des ELM
  • User: ein lokaler oder ein Domain-Benutzer mit Administratorrechten

006 Install AppLayering Agent

7.7 Die Konfiguration ist erfolgreich abgeschlossen

007 Install AppLayering Agent

7.8 Folgender Dienst wurde auf dem Server erstellt:

008 Install AppLayering Agent



Hyper-V Connector

8.1 Nach der erfolgreichen Installation des Agents auf dem Hyper-V Server können wir mit der Konfiguration des Connectors beginnen.
Klicken Sie auf Add Connector Config. In der geöffneten HTML5-Seite können Sie die notwendigen Informationen eintragen und diese verifizieren.

012 File Share

8.2 Wählen Sie Microsoft Hyper-V und klicken Sie auf New. Es öffnet sich ein neues IE-Fenster.

013 Install AppLayering Agent

8.3 Konfigurieren Sie die Einstellungen wie folgt:

  • Config Name - geben Sie einen Konfigurationsnamen an. Bei diesem Namen handelt es sich um einen Anzeigename, der auf der Konsole erscheinen wird.
  • Hyper-V Configuration / Agent - geben Sie den Namen des Hyper-V-Servers an.
  • Hyper-V Configuration / User Name - geben Sie den Namen eines Hyper-V-Users. In meinem Fall verwende ich einen Lokal-Admin auf dem Hyper-V Server.
  • Hyper-V Configuration / Password – ist selbsterklärend.

Klicken Sie auf Check Credentials um die Anmeldeinformationen zu überprüfen. Wenn die Eingaben korrekt sind, können die Sie die Virtual Machine Settings anpassen.



015 Install AppLayering Agent

Meldung Im Falle eines erfolgreichen Verbindungstests

HV Connector success

8.4 Im Bereich Storage Settings wird der Pfad zu dem freigegeben Ordner (s. Punkt 6) festgelegt.

  • Remote path to Storage – hier wird der UNC-Pfad des freigegebenen Ordners eingegeben.
  • Local path to storage: - lokaler Pfad zu demselben Ordner.
  • Use the Agent Credentials – wenn Sie diese Option aktivieren, wird hier der Benutzer gewählt, der in dem Punkt 6.1 eingegeben wurde.
  • Package Cache Size in GB – hier wird das Speicherplatzvolumen eingeben, das zum Zwischenspeichern von Layer-Images verwendet werden kann. Die Verwendung dieser Option kann die Zeit, die für die Erstellung des Images benötigt wird, massiv verkürzen. Der Wert 0 deaktiviert diese Option.

016 Install AppLayering Agent

8.5 Schließen Sie den Wizard

017 Install AppLayering Agent

8.6  Die eben konfigurierten Einstellungen können Sie jederzeit anpassen.

System > Connection > Edit Connector Config

018 Install AppLayering Agent




Fazit Hyper-V Einsatz

Der Einsatz eines Microsoft Hyper-V Server scheint mir nur bedingt für den produktiven Einsatz geeignet. Hier sind drei Punkte die gegen den Einsatz des Hyper-V sprechen:

  • Die Verwendung von MCS benötigt eine SCVMM-Infrastruktur. Der ELM kann nur direkt einen Hyper-Server steuern.
  • Die Template-VMs müssen manuell auf die Netzwerkdateifreigabe kopiert werden, da ein direkter Import ins Repository nicht möglich ist.
  • Es wird nur die Generation 1 VMs unterstützt.




XenServer Connector

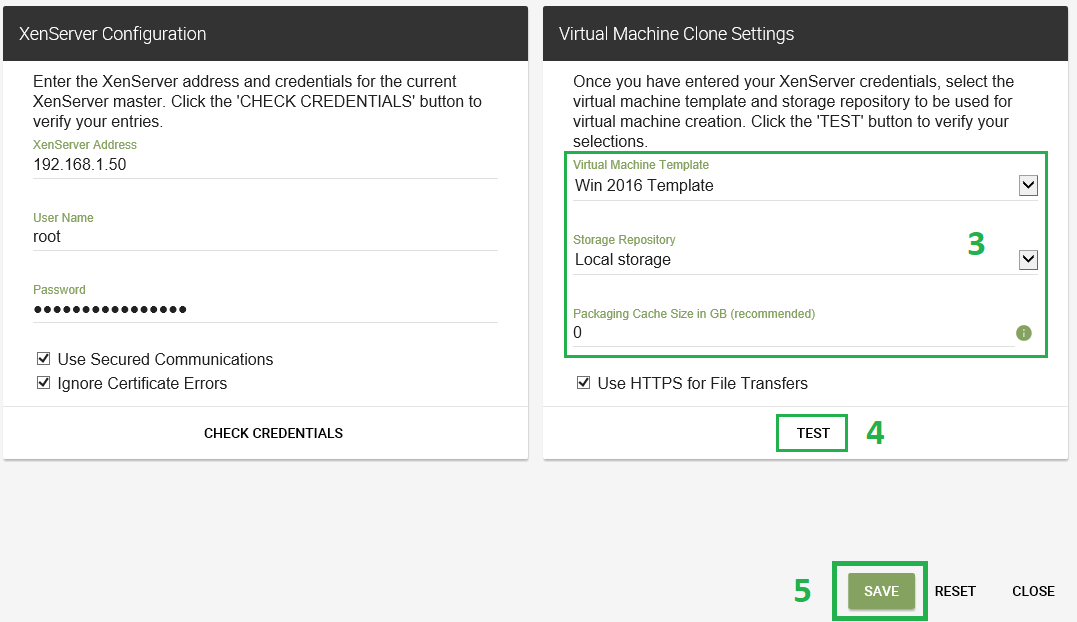

Die Konfiguration der XenServer-Verbindung ist dem Hyper-V identisch.

1.

01 Connection XS

2.

02 Connection XS

3.

CTX Connector success

4.

03 Connection XS

MCS XenServer Connector

Die Konfiguration den MCS Connector ist ebenso identisch:

1.

02 MCS Connector

2.

03 MCS Connector

3.

04 MCS Connector

4.

05 MCS Connector



PVS Connector

Die Konfiguration des PVS Connectors unterscheidet sich minimal von den anderen Konnektoren.

Vorbereitung:

  • Überprüfen Sie die Firewall-Einstellungen. Hier finden Sie die komplette Liste der notwendigen Ports: Firewall Ports for App Layering
  • Das Service-Konto muss ein Mitglied der folgenden Gruppen sein:  PVS Farm Administratoren, lokale Administratoren auf dem PVS Server

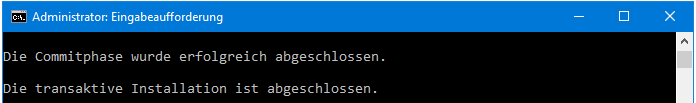

  • Führen Sie auf dem Server folgende Befehlskette (CMD, als Administrator) aus:

101 PVS Connector

C:\Program Files\Citrix\Provisioning Services Console> C:\Windows\Microsoft.NET\Framework64\v4.0.30319\installutil.exe Citrix.PVS.SnapIn.dll

102 PVS Connector

  • Falls die PVS-Version upgegradet wurde, führen Sie auch diesen Befehl aus:  get-pssnappin -registered

 1.

01 PVS Connector

2.

02 PVS Connector

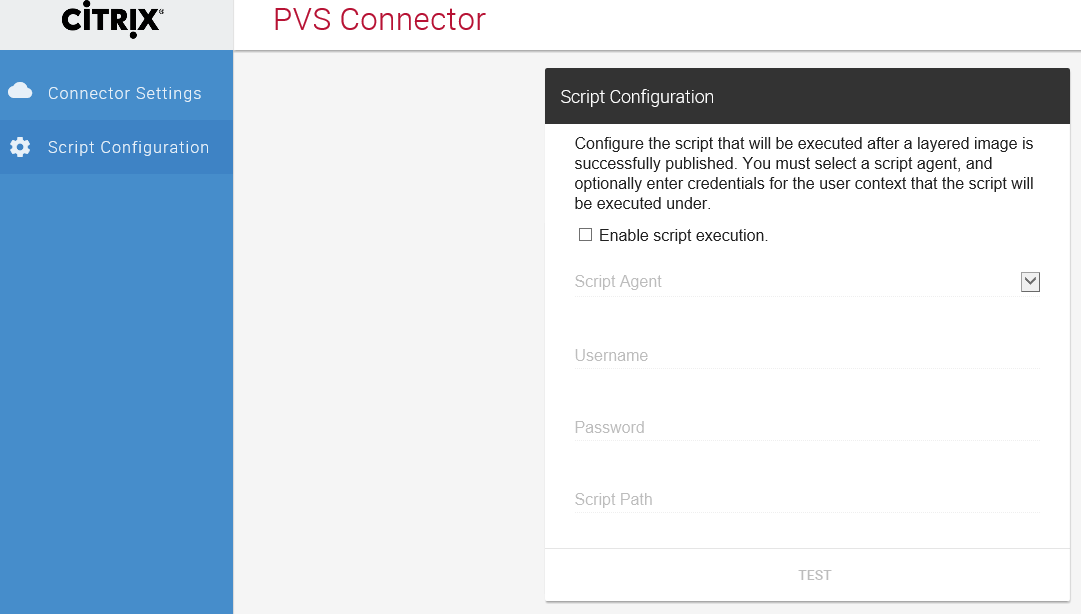

3. An dieser Stelle können Sie folgendes Skript eintragen:

CTX226060 - Citrix App Layering 4.x: PVS Connector Script to Convert VHD to VHDX

03 PVS Connector



Weitere Informationen zum Thema PVS finden Sie hier:

CTX226062 Citrix App Layering 4.x: PVS Connector (BootPrivate)

CTX226646 Unable to Configure Citrix App Layering ELM PVS Connector

CTX237476 Applayering 4.11- unable to add pvs connector



Fortsetzung folgt…
